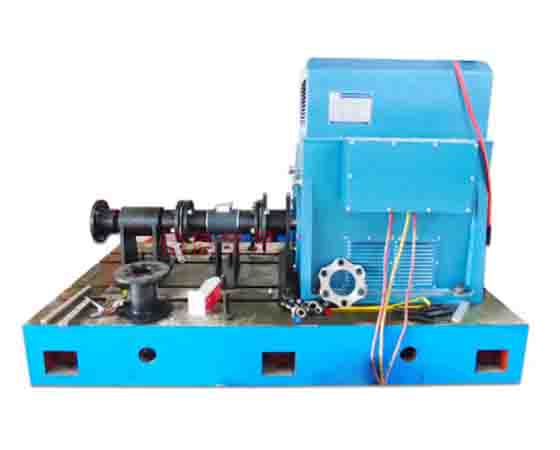

直流電機性能綜合測試實驗裝置的測試系統由測試電源、電源開關柜、信號傳感裝置和功率測量設備、自動測試測量單元和控制臺、交流電機測試軟件系統和數據庫系統組成，根據用戶要求，試驗中的負載設備可從配套的試驗電機(包括DC發電機、交流發電機、繞線轉子電機)、渦流測功機、磁粉測功機等設備中選擇，以滿足不同電機型式試驗的需要。

　　簡介

　　電機測試試驗臺集成了DC電機相應的控制、運行、機電特性測試和教學實驗，支持檢測和控制手段，對各種運行模式進行定量分析，采集電機運行的各種參數，學生可以通過嵌入式觸摸屏電腦顯示、控制系統并加載采集的數據。

　　功能

　　1.固定電機導軌和聯軸器;

　　2.虛擬儀器部分:

　　終端部分(安裝在電機綜合測試實驗臺平臺上)配有虛擬示波器、虛擬光譜儀、虛擬三用表和電源管理;

　　3.基于觸摸屏的組態軟件運行環境實現了數據采集和顯示，實現了電力牽引系統的串級控制運行;

　　4.DC穩壓電源(0~30V，2A)由多圈電位器連續調節，輸出電流為2A，每個電源的輸出由0.5級數字電流表和電壓表指示，電壓穩定性< 10-2，負穩定性< 10-2，紋波電壓< 5mV;

　　實驗臺分為兩部分:終端和服務器，終端cpu采用處理器和嵌入式操作系統，Cpld控制AD采集信號，將數字信號放入ram，ARM9讀取ram數據，然后處理并將其發送到LCD屏幕進行顯示，Arm還可以將波形圖片發送到服務器供老師查看，ARM可以通過網絡接收服務器命令，控制電源的開啟和關閉。

　　5.動態扭矩傳感器;

　　測量旋轉電機的轉矩，線性輸出0 ~ 5 N.m(正反轉)，輸出轉速檢測信號;

　　測試項目

　　用戶可以根據自己的要求選擇以下測試項目;

　　1.空載試驗(三相電流不平衡量計算);

　　2.絕緣電阻測量;

　　3.堵轉試驗;

　　4.負載測試;

　　5.溫升試驗;

　　6.工頻耐壓試驗;

　　7.環境溫度測量;

　　8.DC電阻測量(三相電阻不平衡量的計算);

　　9.效率測試;

　　實驗內容

　　1.DC電機冷態電阻測量實驗等;

　　2.DC電機效率測量;

　　3.DC電機轉速、輸出轉矩、功率、電壓、電流測量;

　　4.DC電機特性曲線測量;
