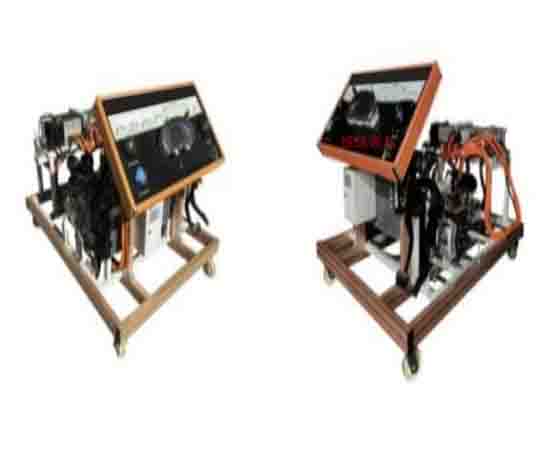

新能源電機開發與測試實驗平臺包含三元鋰電池組;BMS電源管理系統;數據顯示屏;汽車充電器;驅動電機控制器和VCU車輛控制單元;加速系統、制動系統和驅動電機等，下面由小編為您詳細介紹!

　　功能

　　1.新能源電機開發與測試平臺控制面板為鋁質板材和鐵質雙層啞光密紋噴塑結構，配有3P主電源漏電保護斷路器，手動/自動開關，啟停按鈕，充電/運行開關，擋位開關，剎車開關，運行指令等;

　　工控機和電池組安裝在訓練臺下部，鋰電池組可以通過透明窗口觀察到。左右網罩通風散熱。訓練平臺上部設有集多種功能于一體的懸臂式一體機。來回移動，角度隨意調整;

　　2.新能源汽車配件：包括BMS電源管理系統，智能充電管理系統，車載控制器，動力電池組，電機控制器，驅動電機，電機控制及檢測模塊等;

　　3.電源電壓：直流9~36V;;總電壓測量值：0-1000V，誤差：1%fs。總電流的測量：測量范圍-500-500a;錯誤≤1%fs;CAN總線：CAN2.0B電芯串數：5-60串，單節電芯電壓為0-5V;測試：-40-125℃，監測點位2-10個;

　　4.主要模塊功能：數據采集(采集模塊，高壓模塊);充放電管理方面;SOC和SOH的估算;以及報警保護與管理;結余資金管理;與整車進行數據交換;數據異常記錄;采集模塊作用，單體電壓測量，溫度測量，平衡控制，高壓模塊作用(絕緣監測)，蓄電池總電壓，預充電電壓測量，充放電電流測量，絕緣狀態測量;

　　5.工業控制計算機:advantage AKMB-G41/e 7400/4G/500g/6COM/8 USB/2PCI/鼠標按鈕/15英寸觸摸屏;

　　6.數據采集模塊：完成電壓，電流，轉速，功率等采集。并完成曲線的繪圖、打印等工作;

　　7.上位機軟件包括手動操作，自動測試，實時曲線，歷史曲線，資料保存，記錄曲線，電壓，電流，效率，速度曲線，力矩曲線，負載力矩等;

　　8.電機控制器：主接觸器粘合檢測，驅動器過流檢測，加速器故障檢測，電機線圈開路檢測，電機驅動電路檢測。同時可以檢測電動機運行的各種參數、蓄電池電壓、油門輸入幅度、電動機電流、加減率等參數。運行溫度-30-+50度。防護等級為IP66級，控制器效率>98%;

　　9.機構：電機導軌，聯軸器，編碼器，20N.m扭矩轉速傳感器，待測電機，驅動：ASCB-B1530E2-N馬達：M130A-B1530E2-NF等;
