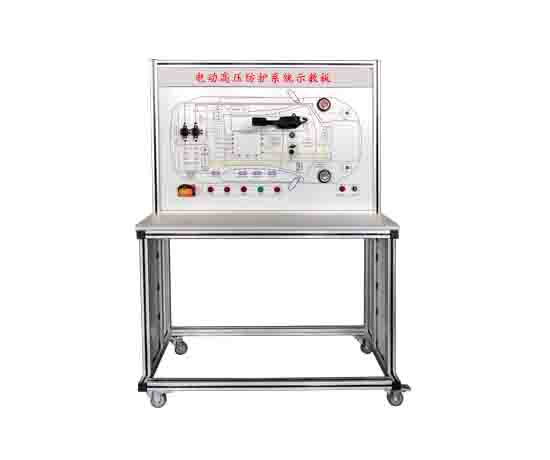

電動汽車高壓聯鎖實驗系統實驗臺是以新能源汽車高壓聯鎖系統為基礎進行設計，包括高壓聯鎖系統實驗卡，配有新能源汽車高壓聯鎖系統多媒體課程軟件，通過軟硬件結合完成新能源汽車高壓聯鎖系統教學與實驗課程。

　　系統組成

　　①1個高壓聯鎖實驗卡，包括5個跳接線插頭，高壓盒蓋拆解互鎖開關、高壓繼電器指示燈、整車控制器；

　　②“新能源汽車高壓聯鎖”多媒體課程軟件的安裝光盤；

　　系統功能

　　(1)高壓聯鎖實驗卡包括高壓聯鎖電路，5個跳接線插頭用來模擬高壓聯鎖系統插頭觸點，高壓聯鎖回路電阻為166歐姆;

　　(2)新能源汽車高壓實訓臺的高壓聯鎖回路通過虛擬測量界面集成的脈沖信號發生器進行供電，可模擬高壓系統五種典型故障，故障通過點擊診斷頁面激活;

　　(3)新能源汽車高壓聯鎖實驗系統實驗臺的實驗卡配套多媒體課程軟件集成虛擬測量儀器(示波器、電壓表、電流表、函數發生器、脈沖發生器、任意信號發生器)，能夠繪制曲線、保存實驗結果、進行知識測試；

　　“新能源汽車高壓聯鎖”多媒體課程軟件控制實驗系統、采集測量各種信號直接得出測量結果，能夠傳授該主題的相關的理論和背景知識、激活故障，包含大量動畫仿真演示，能夠繪制曲線、保存實驗結果、進行知識測試。將實驗卡插入實驗器中，接通虛擬測量界面，借助多媒體課程軟件可完成以下教學內容：

　　•高壓聯鎖基礎；

　　•高壓聯鎖系統工作原理以及構造；

　　•電路結構、工作原理、控制過程、實現電路類別；

　　•實驗測量；

　　•故障查找(5個通過繼電器激活的故障)；

　　•高壓聯鎖回路電阻166歐的測量實驗；

　　以上內容就是介紹的新能源汽車高壓聯鎖實驗系統：http://m.nkrcw.cn/sx-gy/881.html，希望對訂購汽車高壓安全實訓臺的朋友們有所幫助,可能會出現介紹錯誤，看到請馬上聯系我們改正，想了解其中更多內容以及行情資訊，歡迎收藏本站，也可電話聯系我們索要設備的功能參數等，或者直接實地考察，也可電話微信溝通訂購等!
