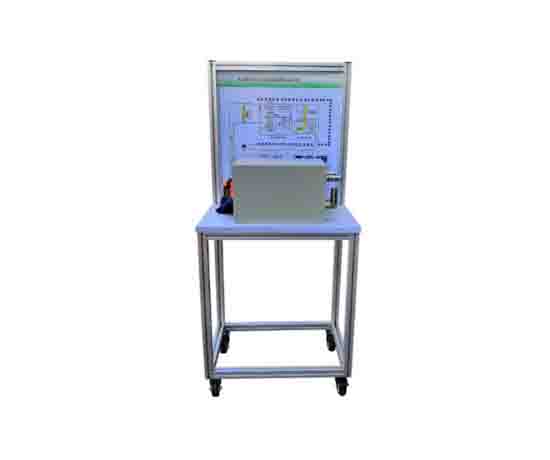

比亞迪電動汽車高壓電控系統實訓臺采用車用高壓線束和元器件，模擬實車高壓模塊，實現高壓安全規范教學,下面由小編為您詳細介紹!

　　實訓臺功能

　　1.臺架模擬實車動力電池、手動維修開關、配電箱、電機控制器、空調壓縮機、空調PTC等模塊，采用48V交流電機，模擬實現純電動汽車放電邏輯過程;

　　2.采用車用高壓線束，連接各高壓模塊，高壓插接頭具有互鎖端子，可練習不同高壓插接件插拔;

　　3.進行高壓插拔時，必須按照先斷開低壓部分，斷開MSD開關，然后斷開動力電池模塊連接線束，最后斷開其他各模塊高壓線束，否則系統報警，規范學生高壓下電與上電步驟;

　　4.敲擊模擬動力電池包，模擬實現實車碰撞下高壓電;

　　5.系統高壓上電成功，可選擇D檔或R檔，系統對外放電，電機驅動車輪正轉或反轉;

　　6.比亞迪高壓電控系統實訓臺通過CAN轉USB設備對協議數據信息進行轉換，實現與MiniPC數據傳輸，MiniPC安裝正版授權window10 操作系統，分辨率：1920x1080;

　　7.為保障學員安全，車輪配置防護罩;

　　8.臺架裝有萬向腳輪，腳輪帶鎖止機構;臺架采用鋼材制作，面板平鋪，43寸顯示屏采用立桿支撐，可360°左右旋轉，可前后調整傾斜角度;

　　9.配套實訓項目指導書，完整講述實訓臺工作原理、實訓科目、故障設置及清除等要點;

　　10.實訓臺可真實呈現新能源汽車高壓線路組成結構，配套智能教學系統中高壓上下電原理圖，可完整呈現電動汽車高壓系統布局;

　　11.可完整演示車輛放電過程，實現驅動電機(前進、倒退)，可通過輕踩油門實現電機整個加速過程;

　　12.具有完整的碰撞保護功能，通過對模擬電池包的碰撞及敲擊，可實現緊急高壓斷電，并觸發異常告警;

　　13.具有高壓系統的自診斷功能，實訓臺可通過高壓互鎖等系統組成完成整個高壓系統的回路檢測;

　　14.可通過實訓臺完成車輛高壓互鎖回路在新能源整車中作用的教學與實訓;

　　15.可通過實訓臺完成新能源汽車高壓插接件插拔練習，讓學生對新能源插接件結構及雙重鎖止機構有個明確的認識;

　　16.實訓臺模擬電池包加裝高壓維修開關，學生可通過高壓維修開關了解其內部組成結構及在新能源汽車電池包中的作用;

　　17.車輛安全下電標準流程的練習;

　　能夠完成以下實訓功能

　　1.新能源汽車高壓線路連接原理的認知;

　　2.高壓互鎖的結構與工作原理;

　　3.新能源汽車碰撞保護原理;

　　4.新能源汽車高壓上電流程;

　　5.新能源汽車放電控制原理;

　　6.新能源汽車油門及擋位控制原理運行演示;

　　7.新能源車用高壓插接件插拔練習;

　　8.電池包用維修開關結構與功用認知;

　　配套實訓指導書必須包含以下實訓項目內容

　　項目一：高壓作業準備;

　　項目二：高壓系統部件認知;

　　項目三：高壓接插件插拔訓練;

　　項目四：高壓互鎖訓練;

　　項目五：高壓上下電流程訓練;

　　項目六：高壓線束檢測訓練;

　　項目七：碰撞保護原理訓練;

　　技術要求

　　1.該臺架使用說明書、臺架維修手冊及實驗實訓書;

　　2.電源排插BULL：≥4插12孔，電源線≥7m，獨立銀觸點開關，高溫阻燃、防觸電、大孔距、一體化鋼條、加粗電源線，單孔阻力75N，正常插拔≥5000次，電流≥10A，其中至少一組為16A，電壓250V，功率2500W;

　　3.鏡頭：(焦距0-200mm f/4L IS II USM，配Canon 鏡頭結構15組20片，光圈葉片數9片，濾鏡口徑：75MM，5級防抖，快速對焦，) 配套偏振光鏡; 機頂閃光燈，具有高速同步閃光、頻閃閃光、FE(閃光曝光)鎖定以及±3級的閃光曝光補償等多種功能SPEEDLITE 600EX II-RT及充電鋰電池和充電器;

　　4.臺架防塵罩;

　　6.臺架所需網絡設備及配套線路安裝齊全可用;

　　以上內容就是介紹的比亞迪高壓電控系統實訓臺：http://m.nkrcw.cn/sx-gy/1094.html，希望對訂購汽車高壓安全實訓臺的朋友們有所幫助,可能會出現介紹錯誤，看到請馬上聯系我們改正，想了解其中更多內容以及行情資訊，歡迎收藏本站，也可電話聯系我們索要設備的功能參數等，或者直接實地考察，也可電話微信溝通訂購等!
